新版MacBook Pro拆机详解【高清大图】

新用户2038447162 · 2012-06-14
苹果在刚刚结束的WWDC大会上发布的新<a title="苹果下一代Macbook Pro详细配置" href="http://www.36kr.com/p/117382.html" target="_blank">Macbook Pro</a>——MacBook Pro with Retina Display,最大的亮点就是1.8cm厚的机身和15寸的视网膜屏幕。 至于里面究竟有什么变化,除了接口还看不出什么,现在国外著名电子产品拆机网站<a href="http://www.ifixit.com/Teardown/MacBook-Pro-with-Retina-Display-Teardown/9462/3" target="_blank">ifixit</a>发布了新版Macbook Pro拆机的过程,并对Pro的硬件进行了详细的介绍。

苹果在刚刚结束的WWDC大会上发布的新
Macbook Pro——MacBook Pro with Retina Display,最大的亮点就是1.8cm厚的机身和15寸的视网膜屏幕。

至于里面究竟有什么变化,除了接口还看不出什么,现在国外著名电子产品拆机网站
ifixit发布了新版Macbook Pro拆机的过程,并对Pro的硬件进行了详细的介绍。

下面就让我们一起来看看,这个15寸超薄机身是怎么塞下性能强悍的Pro的……(话说没有13寸是不是因为Pro塞不下啊?!)1. 外观

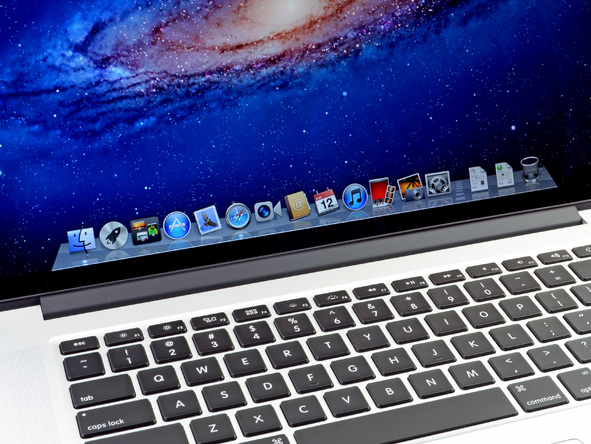

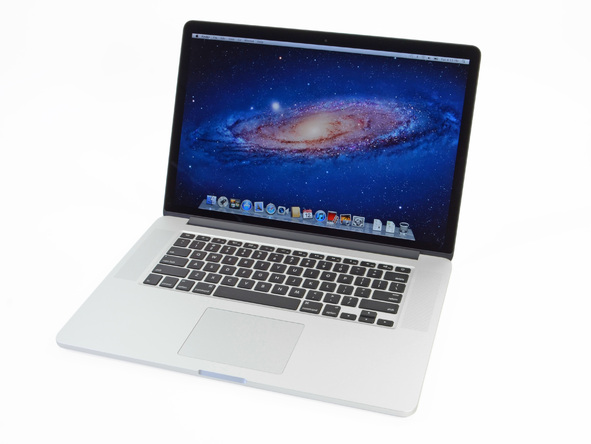

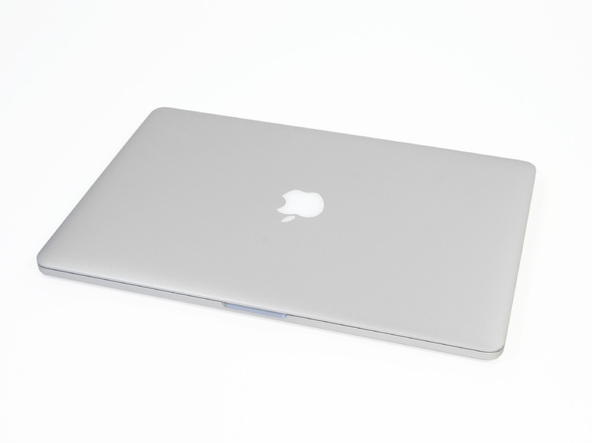

15.4寸LED背光IPS视网膜显示屏,分辨率2880 x 1800,像素密度220 ppi。Core i7四核处理器,8G 1600MHz DDR3L内存,NVIDIA GeForce GT 650M 独立显卡,1G显存。

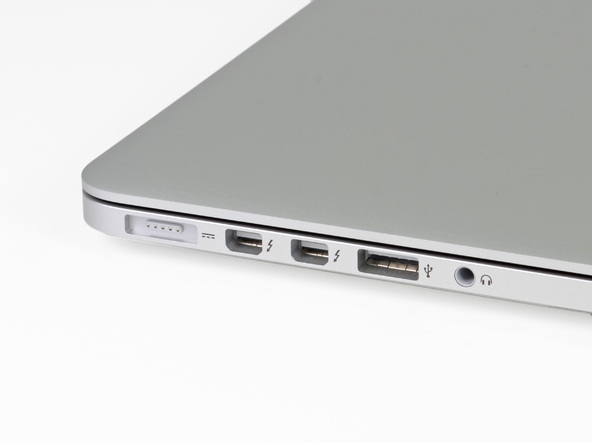

  1. 接口 一个MagSafe 2、两个Thunderbolt高速接口、两个兼容USB2.0、3.0接口、SD读卡器、HDMI输出接口,3.5mm标准耳机插孔,以及背面两侧极细的排风口。

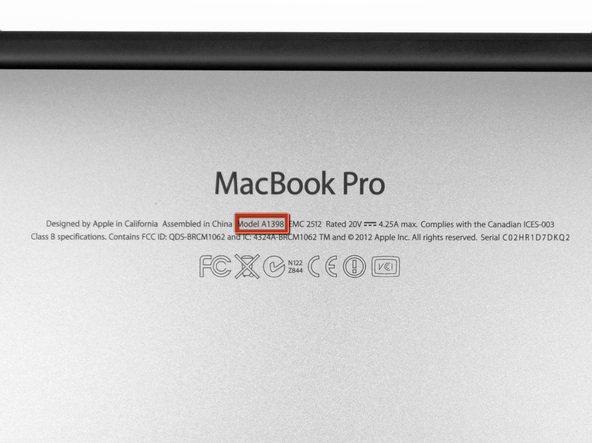

  1. Logo标示 屏幕边上没有Logo,背面是Macbook Pro,型号为A1398(新型号)。

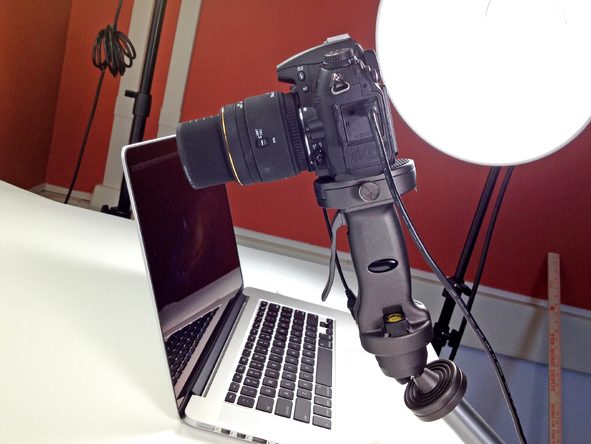

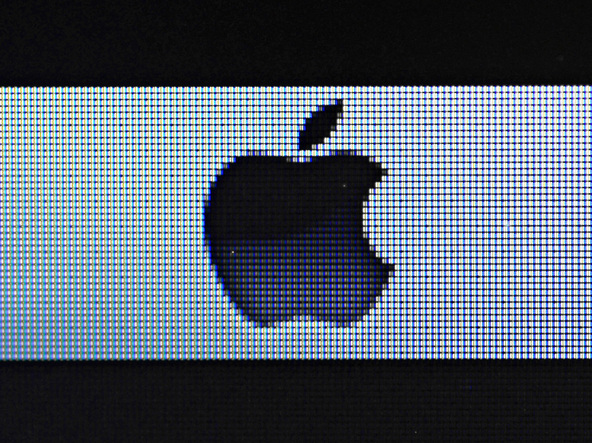

  1. 像素排列 苹果Logo和Finder图标的像素排列,第三张是拍摄方式。

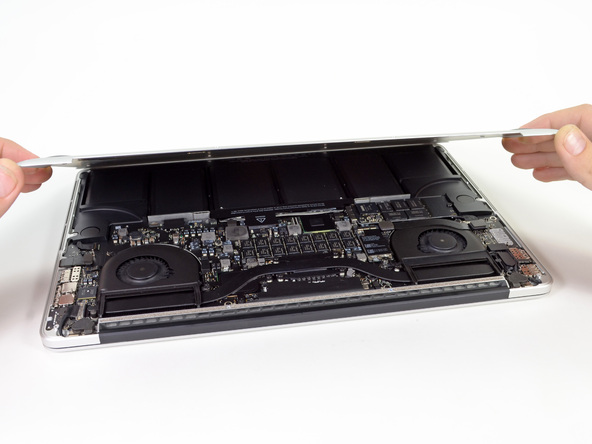

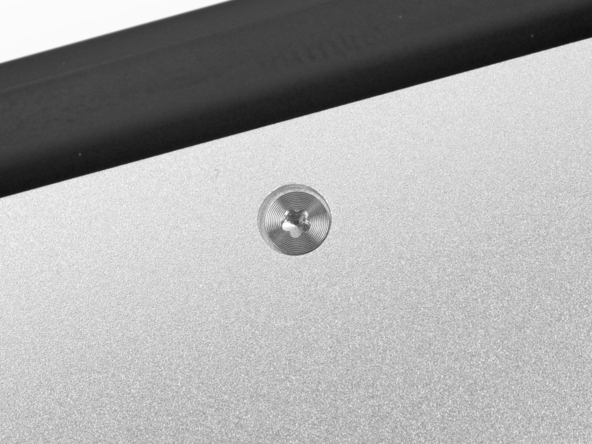

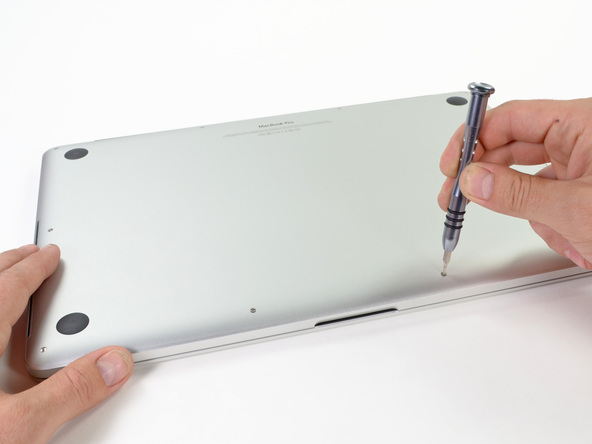

  1. 开始拆机 先拆底部的几个苹果专用螺丝(pentalobe防撬螺丝),然后就可以把底盖打开了。

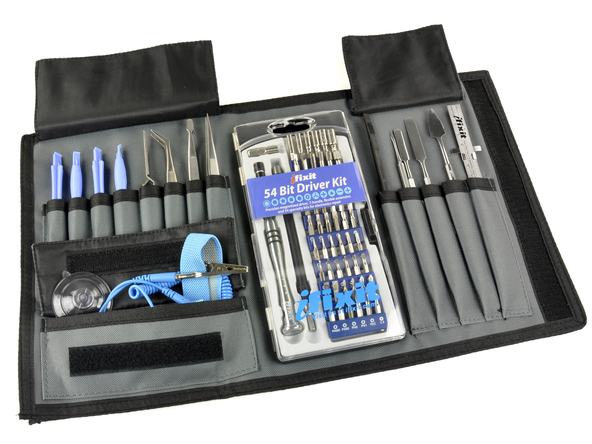

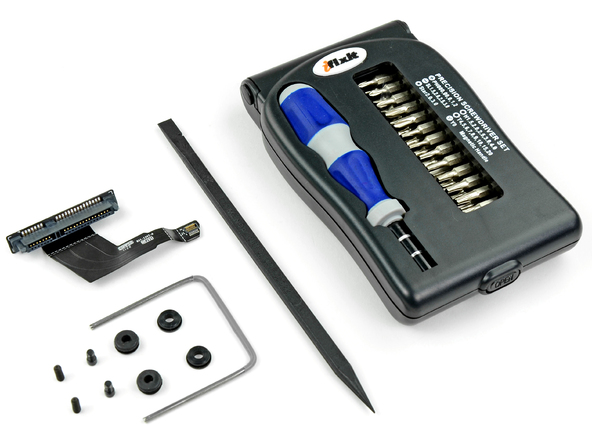

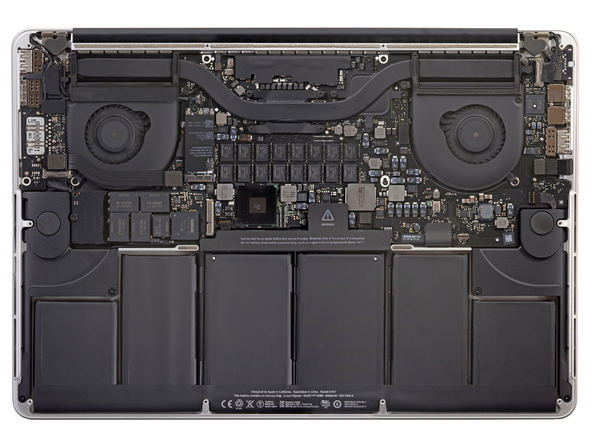

  1. 苹果背面&拆机工具 这是苹果背面图,整体和上一代Pro差不多。电池占了快1/2的位置,两个风扇又占了另一半1/3的位置。

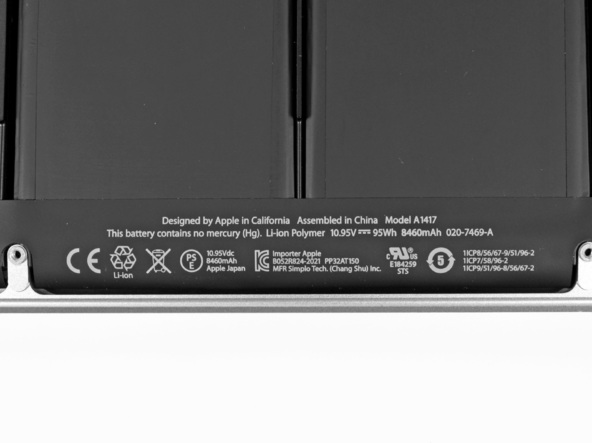

  1. 电池 95Wh(上一代是77.5Wh),10.95V。续航时间仍未7小时,待机一个月。

  1. 拆掉电池排线接口 这是必须的,防止在拆机过程中损坏电子元器件。

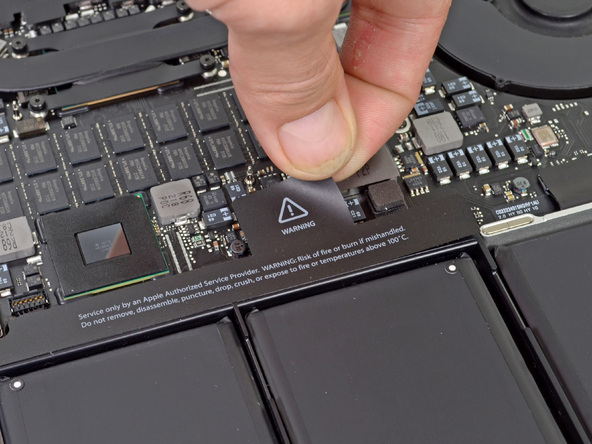

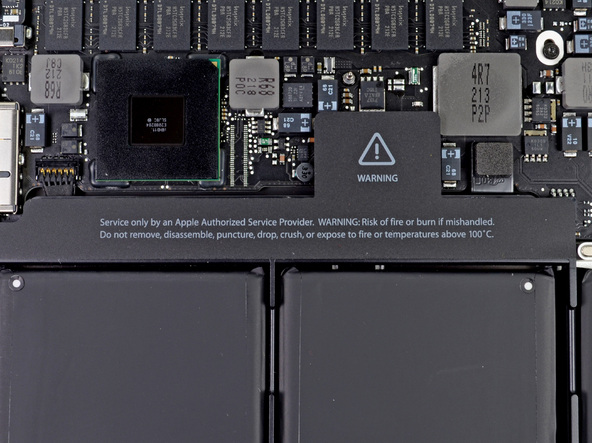

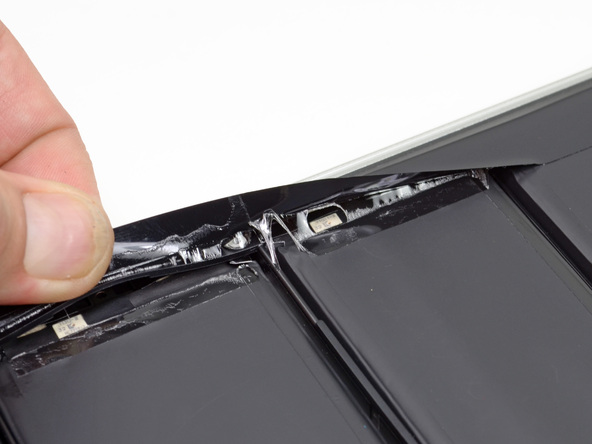

  1. 撕掉电池信息保护膜 这次苹果没有将电池用螺丝固定在机器上,而是用了胶水(后面你就知道它黏性多强了)。

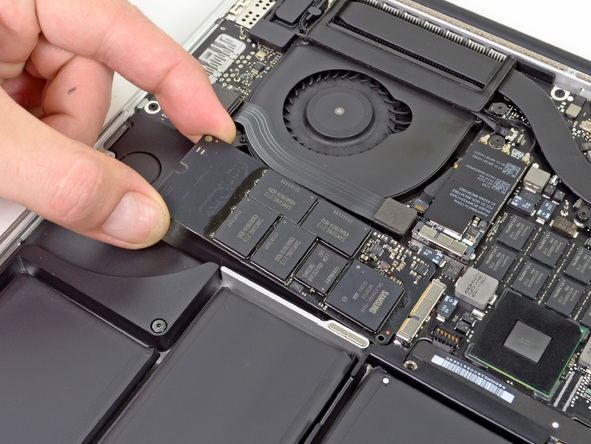

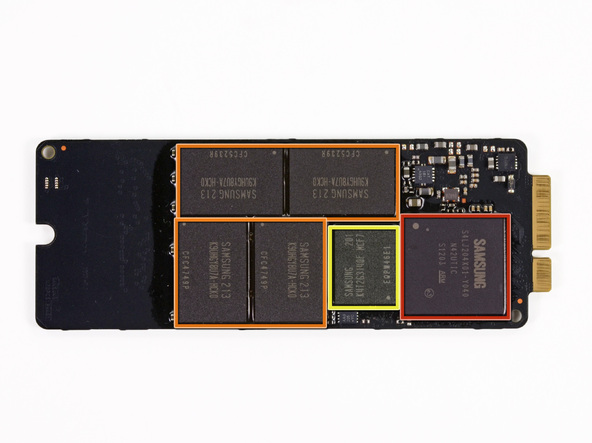

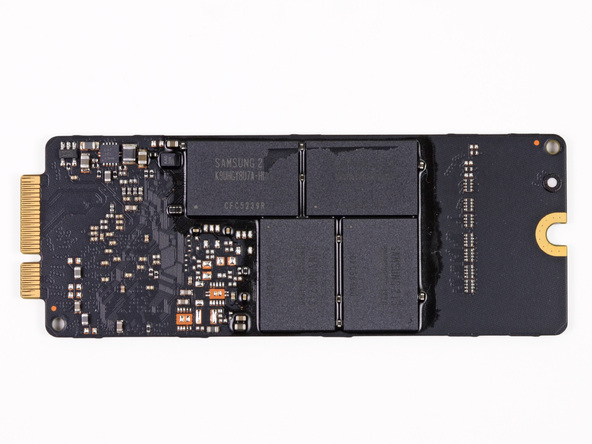

  1. 拔下SSD 这台机子上的是512G的SSD,三星的,红色芯片为Samsung S4LJ204X01,橙色芯片为Samsung 213 K9UHGY8U7A,黄色芯片为Samsung 201 K4T263140F。

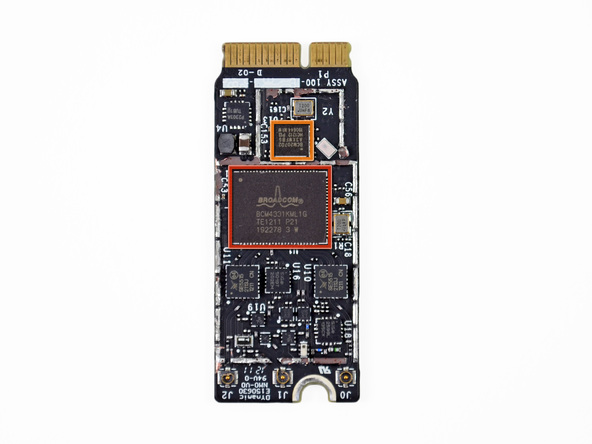

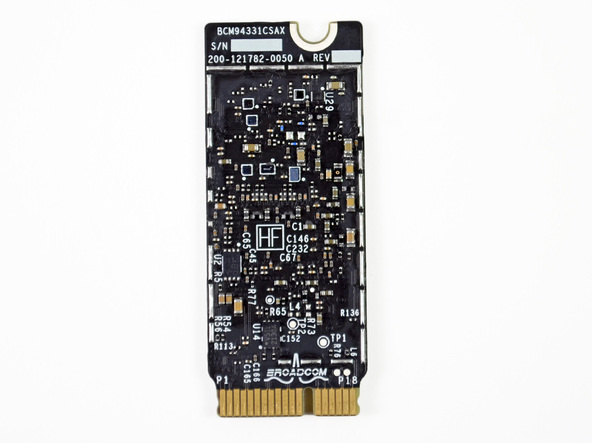

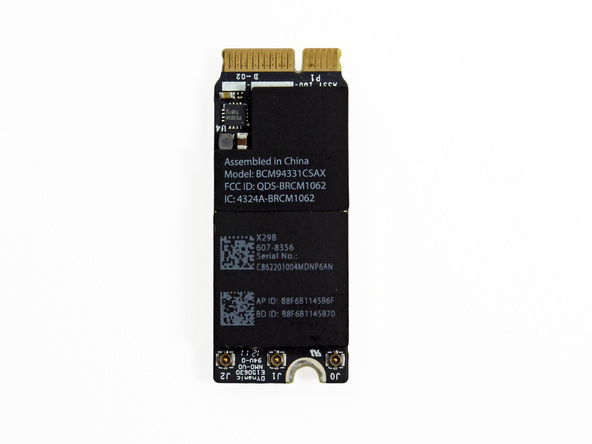

  1. 拔下AirPort卡 红色为Broadcom  BCM4331  单芯双频802.11n 无线解决方案,橙色为Broadcom  BCM20702  单芯蓝牙 4.0 HCI解决方案,支持低功耗蓝牙技术(BLE)。

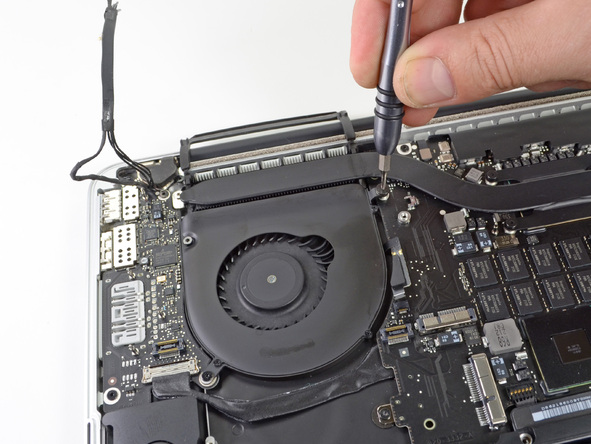

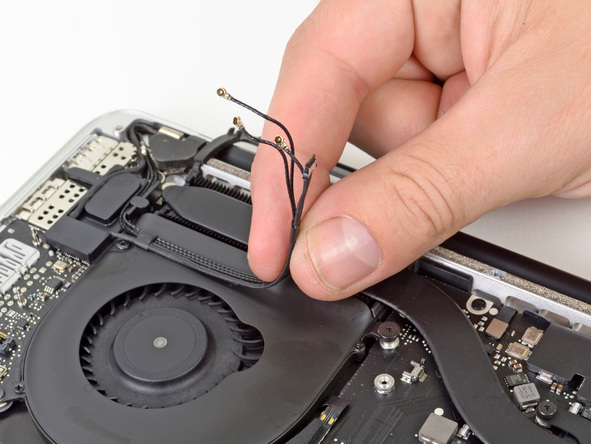

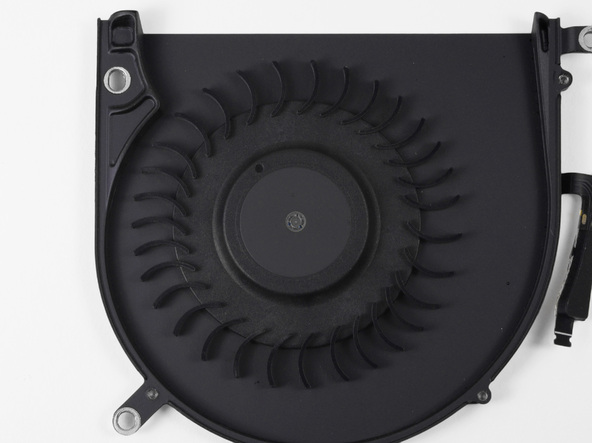

  1. 拆下风扇 小心拆下螺丝、天线和支架,就把风扇拿下来了。风扇采用非对称设计(通过不同频率传播噪声),在散热和噪音上都有所改进。

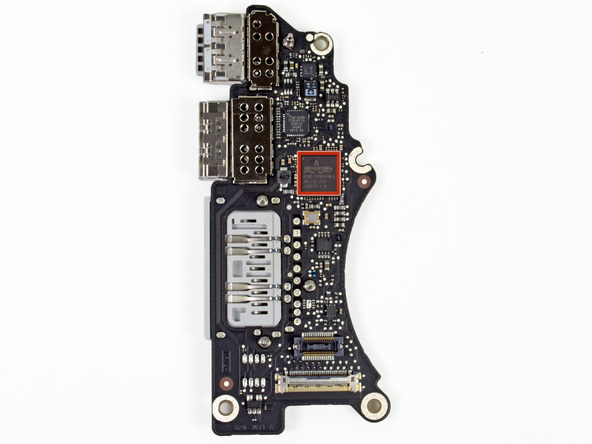

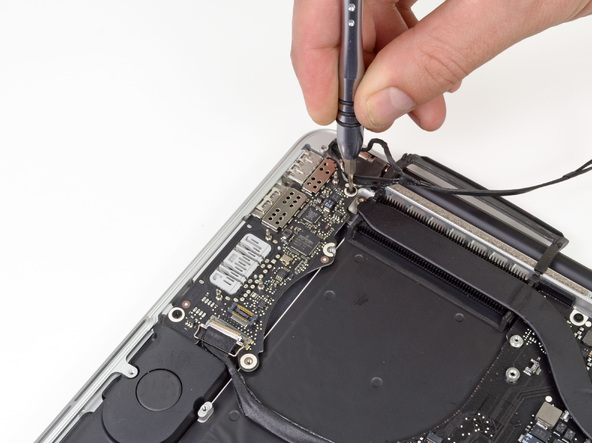

  1. 拆下外部接口 这只是右侧的接口,USB3.0和HDMI输出接口,红色部分是Broadcom BCM57100读卡器控制模块。

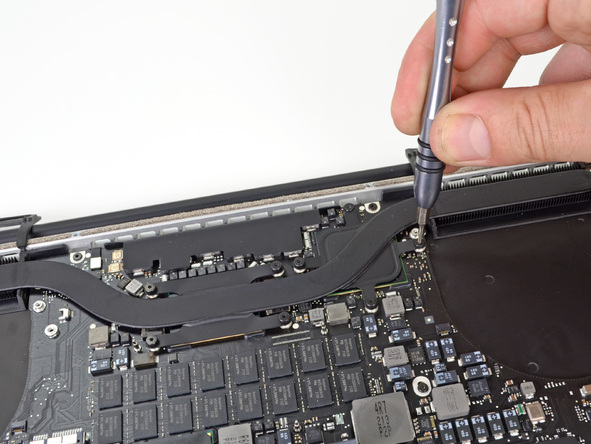

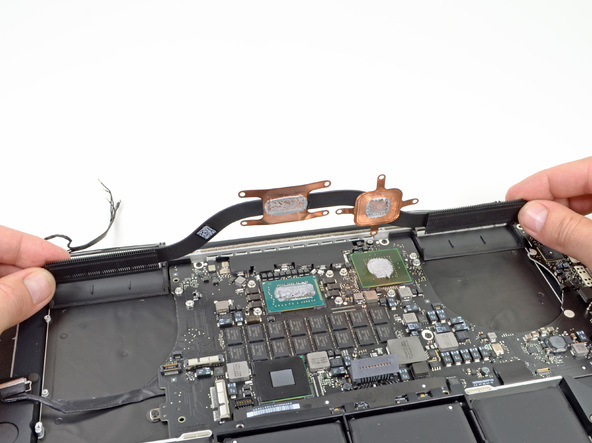

  1. 取下散热组件 这一部分很简单,小心拧下几个螺丝即可。

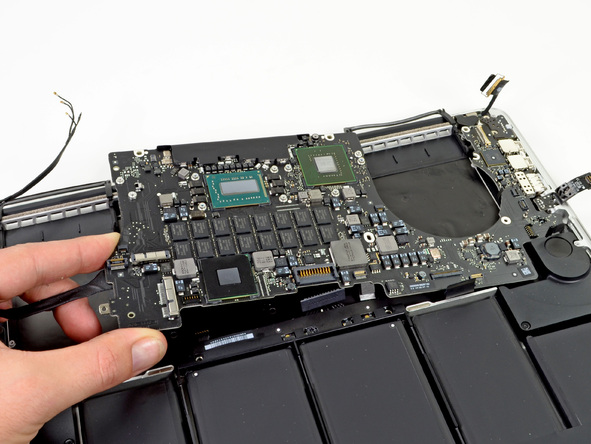

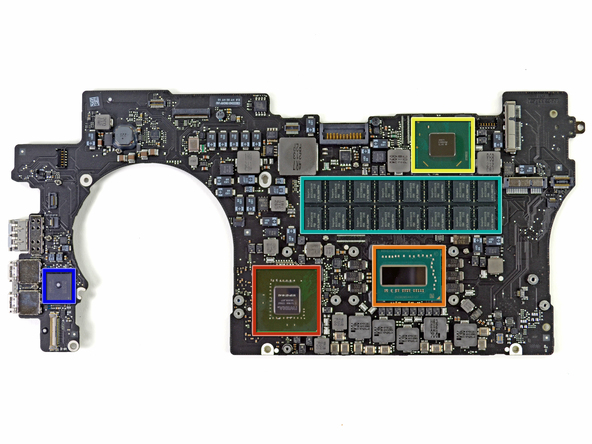

  1. 取下主板,主板正面 这就是Pro最核心的部件了,到这一步该部件就不再继续拆解了。

红色部分是NVIDIA
GeForce GT 650M 显卡,橙色部分是Intel
Core-i7 3720QM) 2.6 GHz 处理器,集成Intel Graphics HD 4000显卡,黄色部分是Intel E208B284 平台控制单元,绿色部分是内存条Hynix
H5TC2G83CFR DDR3L,蓝色部分是Intel DSL3510L Thunderbolt控制芯片。

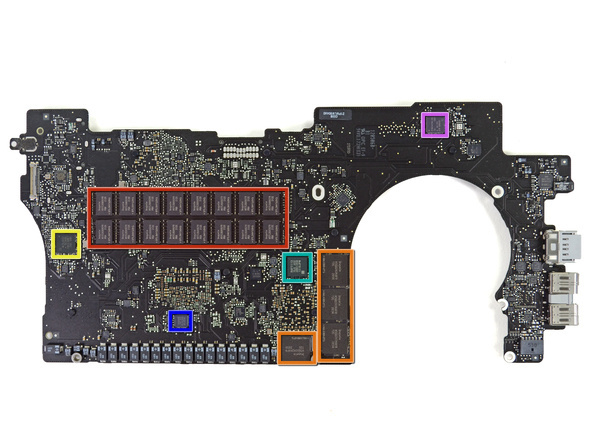

  1. 主板背面 红色是Hynix  H5TC2G83CFR DDR3L内存(就是上面那个),橙色是Hynix H5G02H24AFR,黄色是德州仪器 Stellaris LM4FS1AH微控制器,绿色是R4F2113,蓝色是Maxim MAX15119,紫色是赛普拉斯半导体公司的CY8C24794-24L芯片。

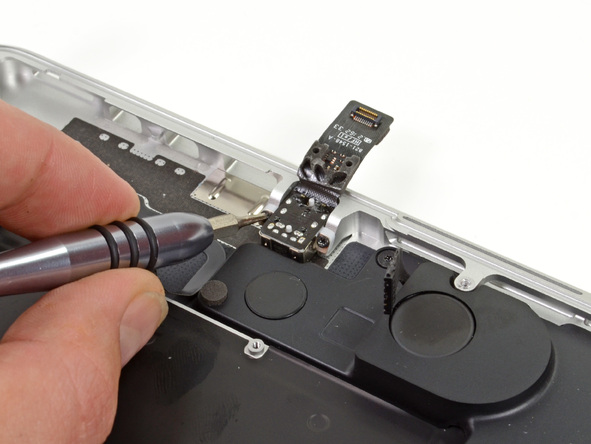

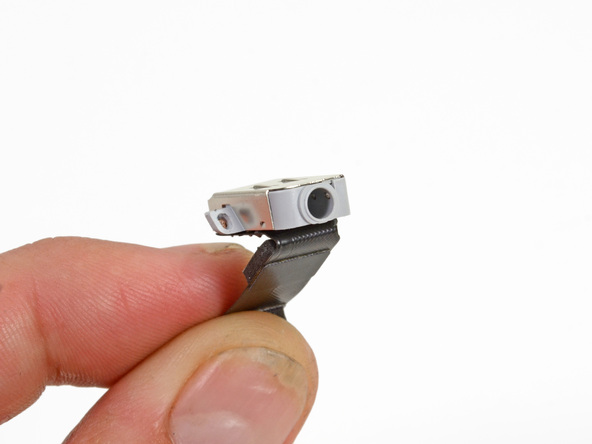

17. 拆下耳机接口
先拆螺丝,然后还要小心用力才能拿下。

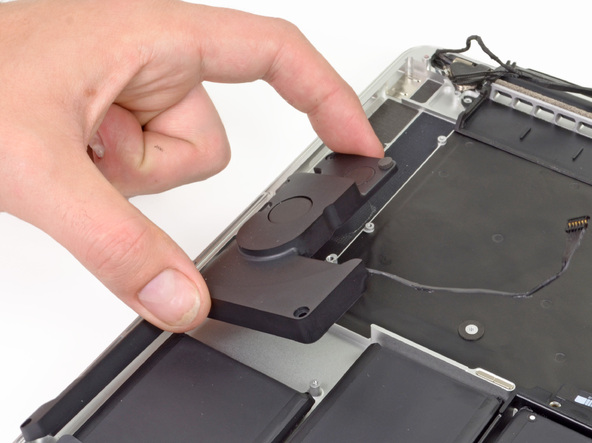

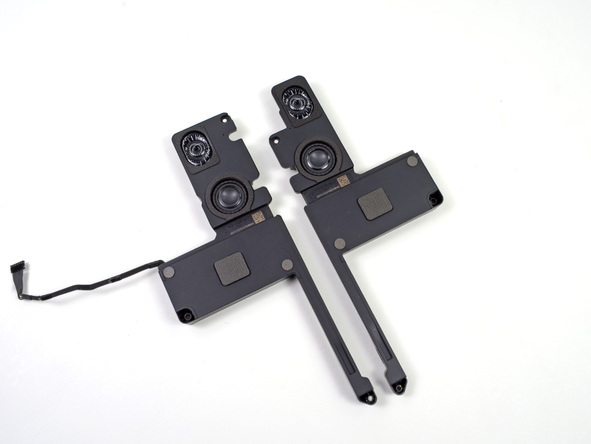

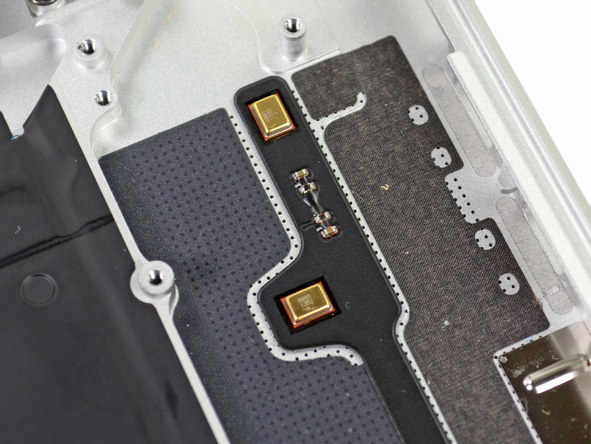

  1. 拆下扬声器模块 看起来挺精致的,音响效果也不错,据说采用了Knowles S885 MEMS,但未经证实。

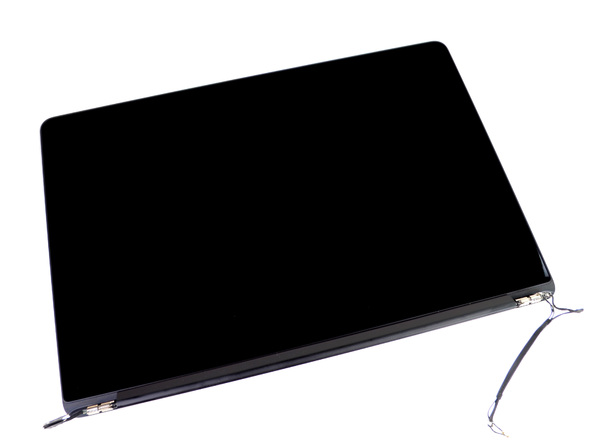

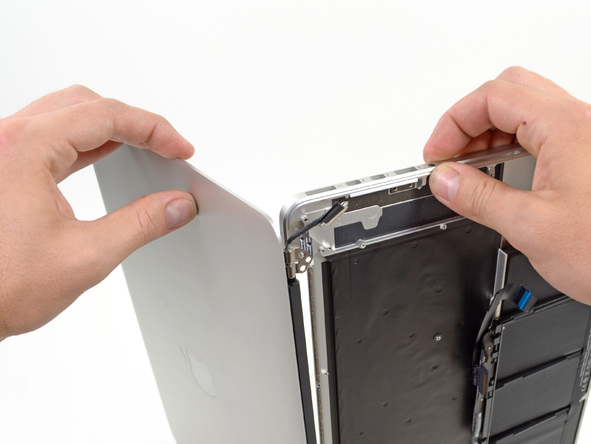

  1. 拆下视网膜屏幕 屏幕做的很紧密,如果你不想毁了这款近千美元的屏幕的话,还是小心点为妙,注意还有摄像头、WiFi天线和蓝牙天线。

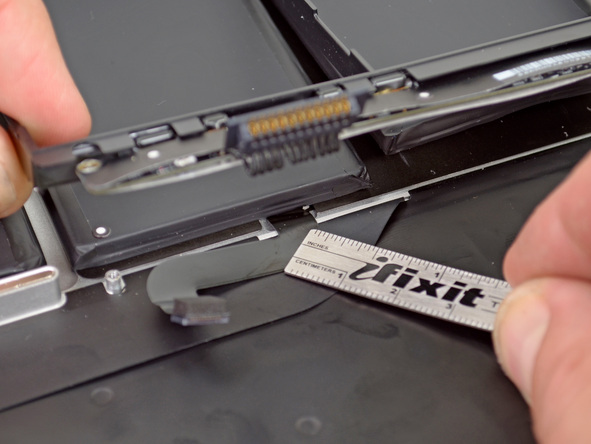

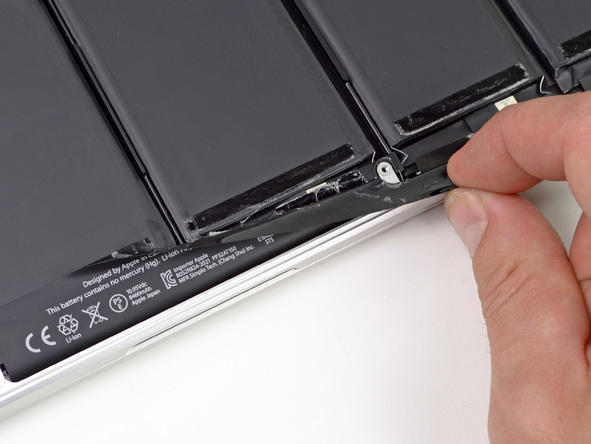

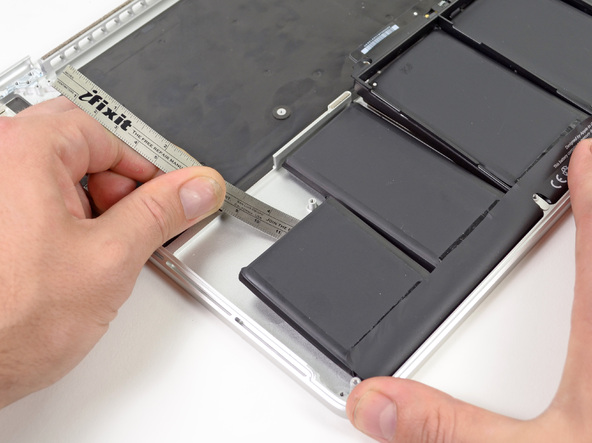

  1. 回来拆电池 电池很难搞定,ifixit用自家的尺子弄坏了一块电池的膜,才把电池拿出来,另外电池和触摸板之间的线缆也很脆弱。

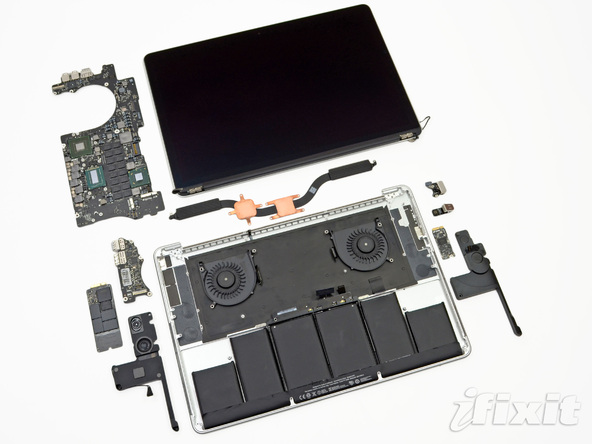

  1. 拆机完成 下面就是MacBook Pro with Retina Display的所有配件。屏幕正面没有玻璃或塑料覆盖,旱在主板上的内存条是不能升级的,SSD也不能升级。另外你如果想拆你的上万元的Pro的话,请三思,所有螺丝都是苹果专用的,而且很多东西坏了就很难配上了。

再次感叹一下苹果的工业设计!
